هل تقوم بضبط الشحوم؟ ما تحتاج إلى معرفته

الجواب المباشر: هل يجب عليك دهن أدوات ضبط الركود؟

نعم - ولكن أجزاء معينة فقط من أداة ضبط الركود تتطلب التشحيم، كما أن وضع الشحوم على المناطق الخاطئة يمكن أن يسبب مشاكل خطيرة. أدوات ضبط الركود التلقائية (أSAs) تتطلب تشحيمًا عند الدبوس المفصلي، وجلبة دعامة التثبيت، وشرائح عمود كامات الفرامل، ولكن لا ينبغي أبدًا غمر آلية الضبط الداخلية نفسها بالشحم. تتبع أدوات ضبط الركود اليدوية قاعدة مماثلة: قم بتشحيم النقاط المحورية وعمود الكامات، لكن لا تقم بتعبئة مبيت الترس الدودي الداخلي بشحم ثقيل ما لم ينص دليل الخدمة الخاص بالشركة المصنعة على ذلك صراحة.

هذا التمييز مهم لأن أداة ضبط الركود التي يتم دهنها بشكل زائد في الموقع الخطأ يمكن أن تتطور إلى إحساس زائف بالضبط المناسب. يمكن أن يؤدي انتقال الشحوم إلى آلية التروس الداخلية لأداة الضبط إلى قفلها هيدروليكيًا، مما يمنعها من الضبط الذاتي ويؤدي إلى فرامل غير قابلة للضبط - وهو أحد الأسباب الرئيسية لانتهاكات المركبات التجارية المتعلقة بالفرامل في أمريكا الشمالية.

ما الذي يفعله أداة ضبط الركود في الواقع

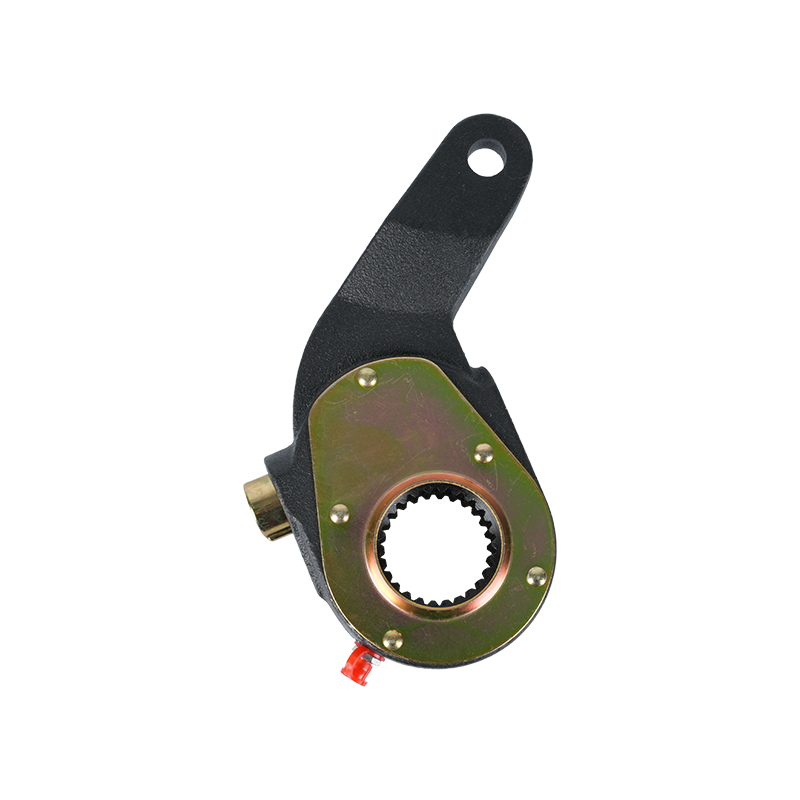

قبل الغوص في تفاصيل التشحيم، من المفيد فهم الدور الميكانيكي لضابط الارتخاء في نظام الفرامل الهوائية. أداة ضبط الركود هي ذراع الرافعة التي تربط قضيب دفع حجرة الفرامل بمجموعة فرامل S-cam (أو الإسفين). مع تآكل بطانات الفرامل بمرور الوقت، تزداد المسافة بين البطانة والأسطوانة - مما يعني أن قضيب الدفع يجب أن يتحرك لمسافة أبعد لتعشيق الفرامل. إذا أصبحت مسافة السفر طويلة جدًا، تقل قوة الكبح بشكل كبير.

A الضابط الركود اليدوي يتطلب من فني أن يقوم بشكل دوري بتدوير مسمار الضبط لتحمل هذا الركود. ان أداة ضبط الركود التلقائي (ASA) يستشعر السفر الزائد لقضيب الدفع ويصحح نفسه باستخدام القابض الداخلي أحادي الاتجاه وآلية التروس الدودية. أمرت الإدارة الفيدرالية لسلامة حاملي السيارات (FMCSA) باستخدام أدوات ضبط الركود الأوتوماتيكية على المركبات المصنعة حديثًا بفرامل الهواء في الولايات المتحدة بدءًا من عام 1994. واليوم، تم تجهيز جميع الشاحنات والمقطورات التجارية تقريبًا على طرق أمريكا الشمالية بأنظمة ASA.

الوجبات الجاهزة الحاسمة: يحتوي كلا النوعين على أجزاء معدنية متحركة تعمل تحت حمل واهتزاز كبيرين. وبدون التشحيم المناسب في النقاط الصحيحة، يتسارع التآكل بسرعة، ويصبح التعديل غير موثوق، ويتدهور أداء الفرامل بطرق لا تكون واضحة دائمًا للسائق.

أي أجزاء من أداة ضبط الركود تحتاج إلى الشحوم

المكونات المختلفة لمجموعة ضبط الركود لها متطلبات تشحيم مختلفة. يعد التعامل مع كل تركيب أو منفذ بنفس الطريقة خطأً شائعًا أثناء صيانة الأسطول. فيما يلي تفاصيل نقاط التشحيم الرئيسية:

دبوس Clevis وقوس Clevis

يقوم دبوس المشبك بتوصيل قضيب دفع حجرة الفرامل بذراع ضبط الركود. تتعرض نقطة الاتصال هذه لحطام الطريق والرطوبة والحركة المستمرة. ضع طبقة خفيفة من الشحوم المعتمدة على الليثيوم أو الشحوم متعددة الأغراض على دبوس الشق في كل فاصل زمني مجدول بعد الظهر ، عادةً كل 25000 ميل لمعظم عمليات الفئة 8. يمكن أن يؤدي دبوس المشبك الذي تم ضبطه إلى تقييد تطبيق الفرامل ويخلق تأخرًا خطيرًا في استجابة الفرامل.

جلبة قوس المرساة

إن دبوس التثبيت والجلبة الخاصة به هما المكان الذي يدور فيه جسم أداة ضبط الركود أثناء تطبيق الفرامل. تواجه هذه البطانة احتكاكًا كبيرًا تحت الحمل. تتضمن معظم الشركات المصنعة لأدوات ضبط الركود تركيبات الشحوم (تركيبة Zerk) في هذا الموقع. استخدم 2-3 مضخات من الشحم حتى ترى تطهيرًا طفيفًا عند الحواف - يشير هذا إلى أن الشحم القديم قد تم إزاحته وأن الشحم الجديد قد أحاط بالجلبة بالكامل.

عمود الحدبات الفرامل وبطانات عمود الحدبات

على الرغم من أنها جزء من مجموعة الفرامل الأساسية من الناحية الفنية وليس أداة ضبط الارتخاء نفسها، إلا أنه يجب تشحيم الكاميرا S والبطانات الداعمة لها في نفس الوقت. يتفاعل جهاز ضبط الركود مباشرة مع شرائح عمود الكامات، كما أن وصلة عمود الكامات الجافة أو المتآكلة ستمنع نقل عزم الدوران بشكل مناسب ويمكن أن تتسبب في تآكل أداة الضبط بشكل غير متساو. يستشهد مفتشو CVSA (تحالف سلامة المركبات التجارية) بانتظام ببطانات عمود الكامات البالية أو الجافة كشرط مساهم في عدم ضبط الفرامل.

منفذ التروس الداخلي: تابع بحذر

تحتوي بعض أدوات ضبط الركود الأوتوماتيكية، مثل تلك التي تصنعها شركة Haldex وMeritor (الآن جزء من Meritor WABCO)، على مادة تشحيم مثبتة على جسم أداة الضبط تؤدي إلى الآلية الداخلية. يجب أن يتلقى هذا التركيب مضخة واحدة أو مضختين فقط من الشحوم كحد أقصى. يعد الإفراط في تشحيم هذا المنفذ أحد الأسباب الأكثر شيوعًا لخلل أداة ضبط الركود التلقائي. يمكن أن يتداخل الشحم الزائد مع القابض الداخلي أحادي الاتجاه، مما يتسبب في توقف أداة الضبط عن تعويض تآكل بطانة الفرامل.

نوع الشحوم مهم: ما يجب استخدامه في أدوات ضبط الركود

ليست كل الشحوم متوافقة مع مكونات أداة ضبط الركود. يمكن أن يؤدي استخدام المنتج الخاطئ إلى تدهور الختم أو التآكل المتسارع أو تلوث الآلية الداخلية. فيما يلي مقارنة بين أنواع الشحوم شائعة الاستخدام في صيانة مكابح المركبات التجارية:

تحقق دائمًا من الشركة المصنعة لضبط الركود دليل الخدمة للحصول على مواصفات الشحوم الدقيقة. تحدد شركة Haldex، على سبيل المثال، الشحوم المعتمدة على الليثيوم أو الكالسيوم NLGI 1 أو 2 لأدوات ضبط الارتخاء الأوتوماتيكية. توصي Meritor بالمثل باستخدام شحم الهيكل متعدد الأغراض (MPG) للتركيبات الخارجية. يمكن أن يؤدي الانحراف عن المواصفات - حتى باستخدام الشحوم "المتميزة" - إلى إبطال تغطية الضمان وتسريع تآكل المكونات.

كم مرة يجب أن يتم دهن أدوات ضبط الركود

تختلف فترات التشحيم بناءً على ظروف التشغيل وتطبيقات السيارة وتوجيهات الشركة المصنعة. ومع ذلك، تتبع الممارسة الصناعية العامة هذه المعايير:

• كل 25000 ميل أو 3 أشهر (أيهما يأتي أولاً) للشاحنات التي تسير على الطرق الوعرة من الفئة 8 والتي تعمل في المناخات المعتدلة
• كل 10.000-15.000 ميل للمركبات التي تعمل في دورات عمل شديدة - البناء، أو قطع الأشجار، أو النفايات، أو العمليات التي تنطوي على ظروف رطبة أو موحلة متكررة
• في كل فحص الفرامل بغض النظر عن المسافة المقطوعة - تتطلب لوائح FMCSA فحص الفرامل كل 90 يومًا على الأقل للمركبات التجارية
• في أي وقت تتم فيه إزالة أداة ضبط الارتخاء للصيانة، أو إعادة تركيبها، أو استبدالها — يجب دهن شحم جديد قبل عودة الوحدة إلى الخدمة مرة أخرى

ومن الجدير بالذكر أن بيئات التشغيل القاسية تقلل بشكل كبير من فترات التشحيم. يجب أن تكون المركبات التي تسير بانتظام عبر المعابر المائية أو الطرق الشتوية المعالجة بالملح أو مواقع العمل عالية الغبار في الطرف الأقصر من النطاق. يعد تراكم التآكل على النقاط المحورية وتركيبات الشحوم السبب الرئيسي لاستبدال أداة ضبط الركود المبكرة - وهو مكون يمكن أن يتكلف ما بين 80 دولارًا إلى 250 دولارًا لكل وحدة اعتمادًا على الطراز والطراز.

خطوة بخطوة: كيفية تشحيم أداة ضبط الركود بشكل صحيح

العملية واضحة ومباشرة، ولكن الاهتمام بالتفاصيل يفصل بين وظيفة التشحيم المناسبة وتلك التي تسبب مشاكل في المستقبل. فيما يلي إجراء عملي ينطبق على معظم أدوات ضبط الركود الأوتوماتيكية:

1. قم بخنق العجلات وحرر الفرامل الزنبركية. أنت بحاجة إلى تحرير الفرامل بالكامل لتقييم جميع نقاط التشحيم والوصول إليها بشكل صحيح. لا تعمل مطلقًا تحت مركبة مع تشغيل الفرامل باعتبارها وسيلة التقييد الوحيدة.
2. افحص بصريًا أداة ضبط الارتخاء والمكونات المحيطة. ابحث عن علامات الأحذية المتشققة أو أغطية تركيب الشحوم المفقودة أو خطوط الصدأ من النقاط المحورية أو التلف الجسدي الواضح. إذا كان جسم الضبط متصدعًا أو كان الذراع مثنيًا، فلن يكون التشحيم هو الحل - فالوحدة تحتاج إلى الاستبدال.
3. قم بتنظيف كل وصلة شحم (Zerk) قبل وضع الشحم. استخدم فرشاة سلكية أو قطعة قماش لإزالة الأوساخ والصدأ والشحوم القديمة المتراكمة حول رأس التركيب. يؤدي ضخ الشحوم فوق التركيبات المتسخة إلى دفع الملوثات مباشرة إلى المحمل أو الجلبة.
4. قم بتثبيت مسدس الشحوم بإحكام على التركيب. يؤدي التوصيل غير المحكم إلى إهدار الشحوم ويمكن أن يؤدي إلى إتلاف إبرة التركيب. إذا كانت الوصلة لا تقبل الشحم، فقد يتم حظرها أو الاستيلاء عليها - استبدل الوصلة قبل المتابعة.
5. ضع الشحوم ببطء واحسب مضخاتك. بالنسبة للنقاط المحورية الخارجية (دبوس كليف، جلبة المرساة)، قم بالضخ حتى ترى تطهيرًا طفيفًا عند حواف الختم. بالنسبة لتركيبة الضبط الداخلية (إن وجدت)، حدد نفسك بمضخة أو مضختين كحد أقصى.
6. امسح الشحوم الزائدة. الشحوم المتبقية على الجزء الخارجي من جسم الضبط تجذب الغبار وحطام الطريق، مما يشكل معجونًا كاشطًا بمرور الوقت. قم بتنظيف أي شحوم تم تطهيرها وصلت إلى أسطوانة الفرامل أو منطقة تلامس البطانة - يعد تلوث الشحوم على بطانات الفرامل مشكلة فورية تتعلق بالسلامة ويتطلب استبدال البطانة.
7. أعد تثبيت أغطية تركيب الشحوم. تحمي هذه الأغطية البلاستيكية أو المطاطية الصغيرة إبرة التركيب من دخول الأوساخ بين فترات الخدمة. إنها غير مكلفة وغالبًا ما يتم تجاهلها، ولكنها تحدث فرقًا كبيرًا في طول العمر المناسب.
8. تحقق من حركة قضيب الدفع بعد الانتهاء من التشحيم. استخدم مسطرة أو مؤشر شوط الفرامل للتحقق من أن شوط قضيب الدفع ضمن الحد المسموح به لحجم حجرة الفرامل. حدود FMCSA خارج الضبط هي: 1¾ بوصة للنوع 20، و1¾ بوصة للنوع 24، و2 بوصة للنوع 30، من بين أشياء أخرى. تعتبر السكتة الدماغية التي تتجاوز هذه الحدود انتهاكًا خطيرًا خارج الخدمة.

علامات على أن أداة ضبط الركود لم يتم تشحيمها بشكل صحيح

لا يظهر التشحيم المهمل دائمًا على أنه فشل فوري. في كثير من الأحيان، يكون التدهور تدريجيًا ويظهر كمزيج من الأعراض الخفية وغير الدقيقة. انتبه لهذه المؤشرات:

• السكتة الدماغية المفرطة - واحدة من أكثر العواقب المباشرة لضابط الركود المضبوط أو غير الوظيفي. إذا لم يقم جهاز الضبط بتعويض تآكل البطانة، فإن الشوط سينمو بشكل تدريجي لفترة أطول.
• تطبيق الفرامل بشكل غير متساو — إذا كان أحد جوانب المحور يحتوي على دبوس مشقوق أو جلبة تثبيت صلبة، فسيتم تطبيق هذه الفرامل وتحريرها بشكل مختلف عن الفرامل المقابلة، مما يتسبب في سحب السيارة أثناء التوقف.
• خطوط الصدأ أو تغير اللون البرتقالي حول مواقع تركيب الشحوم والنقاط المحورية - علامة مرئية على دخول الرطوبة وتآكل أسطح التلامس بشكل فعال.
• تجهيزات الشحوم القاسية أو المضبوطة لن يقبل الشحم تحت ضغط المسدس العادي - يشير إلى التركيب أو أن الممر الموجود خلفه مسدود بالشحوم القديمة المتصلبة أو رواسب التآكل.
• أصوات طحن أو صرير أثناء استخدام الفرامل التي تنشأ من منطقة الفرامل الأساسية بدلاً من ملامسة الوسادة/الدوار - يمكن أن تشير إلى أن البطانات الجافة لعمود الكامات مرتبطة بالعمود.
• الحرارة من نهاية العجلة بعد القيادة العادية - يمكن أن يؤدي سحب الفرامل الناتج عن تعطل أداة الضبط أو توصيل قضيب الدفع إلى توليد حرارة كبيرة في الأسطوانة والمحور.

عند ظهور أي من هذه العلامات، لا تقم ببساطة بإعادة التشحيم والاستمرار. هناك ما يبرر إجراء فحص شامل لنظام الفرامل الأساسي بأكمله. في العديد من الحالات، سمح أداة الضبط المهملة أيضًا لبطانات عمود الكامات بالتآكل بما يتجاوز الحدود الصالحة للخدمة، مما يتطلب قطع غيار وعمالة إضافية.

أدوات ضبط الركود الأوتوماتيكية مقابل أدوات ضبط الركود اليدوية: هل تختلف قواعد التشحيم؟

نقاط التشحيم الخارجية - الدبوس المفصلي، وجلبة المرساة، وعمود الكامات - هي نفسها بشكل أساسي بالنسبة لكل من أدوات ضبط الارتخاء الأوتوماتيكية واليدوية. الاختلافات الداخلية هي حيث يختلف النوعان في فلسفة الصيانة.

أدوات ضبط الركود اليدوية

تتميز أدوات ضبط الركود اليدوية ببنية داخلية أبسط - وهي في الأساس عبارة عن ترس دودي متصل بمسمار ضبط. تحتوي بعض التصميمات على منفذ تشحيم داخلي؛ والبعض الآخر يعتبر "مشحمًا مدى الحياة" في المصنع. بالنسبة لأولئك الذين لديهم منفذ تشحيم، يساعد تطبيق الشحم أحيانًا في الحفاظ على الترس الدودي ويمنع التآكل من الاستيلاء على آلية الضبط. يعد أداة ضبط الركود اليدوية التي لا يمكن ضبطها بسبب توقف الترس الدودي الداخلي أحد الأسباب الأكثر شيوعًا لإلغاء الوحدات اليدوية قبل الأوان. التشحيم الداخلي المنتظم ولكن المتواضع يمنع ذلك.

أدوات ضبط الركود التلقائية

تعتبر الآلية الداخلية لـ ASA أكثر حساسية. ويعتمد القابض أحادي الاتجاه الذي يتيح التعديل الذاتي على مستوى دقيق من الاحتكاك والارتباط الميكانيكي. القليل جدًا من التشحيم وتآكل أجزاء القابض. هناك الكثير من الشحوم، وخاصة الشحوم الثقيلة التي يتم دفعها تحت الضغط، ويمكن أن يتم فصل القابض هيدروليكيًا - مما يعني أن أداة الضبط ستتوقف عن الضبط الذاتي دون أي مؤشر خارجي على الفشل. ستظل الفرامل تعمل، لكنها ستخرج عن الضبط تدريجيًا مع تآكل البطانات.

هذا هو السبب في أن العديد من فنيي المكابح ذوي الخبرة يتبعون نهجًا محافظًا: قم بتشحيم التركيبات الخارجية عند كل PM، واترك منفذ ASA الداخلي بمفرده ما لم يستدعي الفاصل الزمني للشركة المصنعة ذلك على وجه التحديد - أو ما لم يتم إعادة بناء أداة الضبط.

السياق التنظيمي والتفتيشي: لماذا يتمتع التشحيم المناسب بوزن قانوني

يعد تعديل الفرامل أحد أكثر المجالات التي يتم تطبيقها بشدة في تنظيم سلامة المركبات التجارية في الولايات المتحدة وكندا. أثناء فحص CVSA من المستوى الأول - الفحص الأكثر شمولاً على جانب الطريق - يقوم المفتشون بفحص شوط قضيب الدفع في كل غرفة فرامل. الفرامل غير القابلة للضبط هي حالة تلقائية خارج الخدمة بموجب FMCSA 49 CFR Part 393.47.

خلال فحص الطريق الدولي CVSA لعام 2023، شكلت مخالفات ضبط الفرامل 40.3% من جميع مخالفات الفرامل خارج الخدمة - أكبر فئة واحدة. يمكن إرجاع نسبة كبيرة من هذه الحالات إلى خلل أو إهمال أدوات ضبط الركود الأوتوماتيكية. لا تواجه شركات النقل التي يتم إخراج مركباتها من الخدمة تكاليف التوقف والتأخير فحسب، بل تواجه أيضًا زيادات محتملة في درجات CSA (الامتثال والسلامة والمساءلة) الأساسية، والتي يمكن أن تؤثر على أسعار التأمين وعلاقات الشاحن.

من وجهة نظر المسؤولية، فإن الاصطدام المرتبط بالفرامل الذي يتضمن مركبة ذات إهمال موثق للصيانة يؤدي إلى تعرض هائل. يعد التشحيم المناسب لضابط الركود، والمسجل في سجلات الصيانة، بمثابة إجراء واضح من إجراءات العناية الواجبة. يمكن استخدام غيابه - خاصة إذا تم تخطي فترة PM - لإثبات الإهمال في الدعاوى القضائية بعد وقوع حادث.

الأخطاء الشائعة التي تحدث عند تشحيم أدوات ضبط الركود

حتى الفنيين ذوي الخبرة يقعون في عادات تقلل من فعالية تشحيم أداة الضبط البطيئة. هذه هي الأخطاء الأكثر شيوعًا التي تمت ملاحظتها في بيئات صيانة الأسطول:

• ضخ الكثير من الشحوم في منفذ ASA الداخلي. كما تمت مناقشته، ربما يكون هذا هو الخطأ الأكثر ضررًا. تم تصميم التركيب الداخلي في العديد من ASAs لاستقبال كمية صغيرة جدًا من الشحوم - غالبًا مضخة واحدة أو أقل.
• عدم تنظيف التركيبات قبل التشحيم. يؤدي دخول الشحوم الملوثة إلى سطح المحمل إلى تآكل جلخ يفوق فائدة التشحيم نفسه.
• تخطي دبوس clevis لأنه يبدو جيدًا من الخارج. يمكن أن تظهر دبابيس Clevis خالية من الصدأ من الخارج بينما يتآكل سطح التلامس بين الدبوس والعين داخليًا. إذا كان من الصعب تحريك الدبوس يدويًا، فهو بالفعل صلب بدرجة كافية للتأثير على استجابة الفرامل.
• خلط أنواع الشحوم. يمكن أن تؤدي إضافة شحم سلفونات الكالسيوم فوق قاعدة شحم الليثيوم الموجودة، أو العكس، إلى انهيار الصابون في المنطقة المختلطة، مما ينتج عنه بقايا سائلة منخفضة اللزوجة توفر الحد الأدنى من التشحيم وقد تتراكم على بطانات الفرامل.
• بافتراض أن أداة ضبط الركود الجديدة لا تحتاج إلى تشحيم. تأتي الوحدات الجديدة من المصنع بعد دهنها بالشحوم، ولكن التخزين الممتد أو التعامل غير السليم يمكن أن يؤدي إلى نقاط محورية جافة بحلول وقت تركيب الوحدة. تأكد دائمًا من وجود الشحم في النقاط المحورية الخارجية قبل عودة السيارة إلى الخدمة.
• عدم تسجيل الخدمة في سجل الصيانة. بدون التوثيق، لا توجد طريقة لتتبع الفواصل الزمنية، أو تحديد أنماط المشكلات، أو الدفاع ضد التدقيق التنظيمي أو القانوني.

عندما لا يكون التشحيم كافيًا: استبدال أداة ضبط الارتخاء

لا يمكن لأي قدر من التشحيم إصلاح أداة ضبط الركود الفاشلة ميكانيكيًا. إن معرفة متى يجب الاستبدال بدلاً من الحفاظ عليه هو قرار مهم للحكم. استبدل الوحدة عند ملاحظة أي مما يلي:

• يُظهر جسم الضابط شقوقًا أو انحناءًا واضحًا أو تشوهًا في الذراع
• تتميز جلبة المرساة بحركة زائدة - أكثر من 0.030 بوصة من الحركة الجانبية في ذراع الضبط عادةً ما تكون سببًا للاستبدال
• أداة ضبط الركود التلقائي التي تخرج عن الضبط بشكل متكرر بعد التراجع يدويًا - وهذه هي أوضح علامة على فشل الآلية الداخلية
• تنقر آلية الدقر أو القابض بصوت مسموع أو تشعر بالارتخاء عندما يتأرجح ذراع الضبط يدويًا
• تركيبات الشحم التي تم نزعها أو كسرها أو فقدها بالكامل ولا يمكن استبدالها دون تفكيك أداة الضبط

تتراوح فترة الخدمة القياسية الصناعية لأداة ضبط الركود الأوتوماتيكية عالية الجودة، عند صيانتها بشكل صحيح، من 500000 إلى 750000 ميل. الوحدات المهملة - التي يتم تشحيمها بشكل غير متكرر، والتي يتم تشغيلها في بيئات قاسية دون اهتمام إضافي بالخدمة - غالبًا ما تتطلب استبدالها بعد أقل من نصف تلك المسافة. يمكن أن يصل فارق التكلفة بين برنامج الصيانة الاستباقية ودورات الاستبدال التفاعلية، مضروبًا في أسطول مكون من 20 شاحنة، إلى عشرات الآلاف من الدولارات سنويًا في قطع الغيار والعمالة وحدها، دون احتساب وقت التوقف عن العمل.
