ما مقدار السفر الذي يجب أن يقوم به ضابط الركود؟ الدليل الكامل

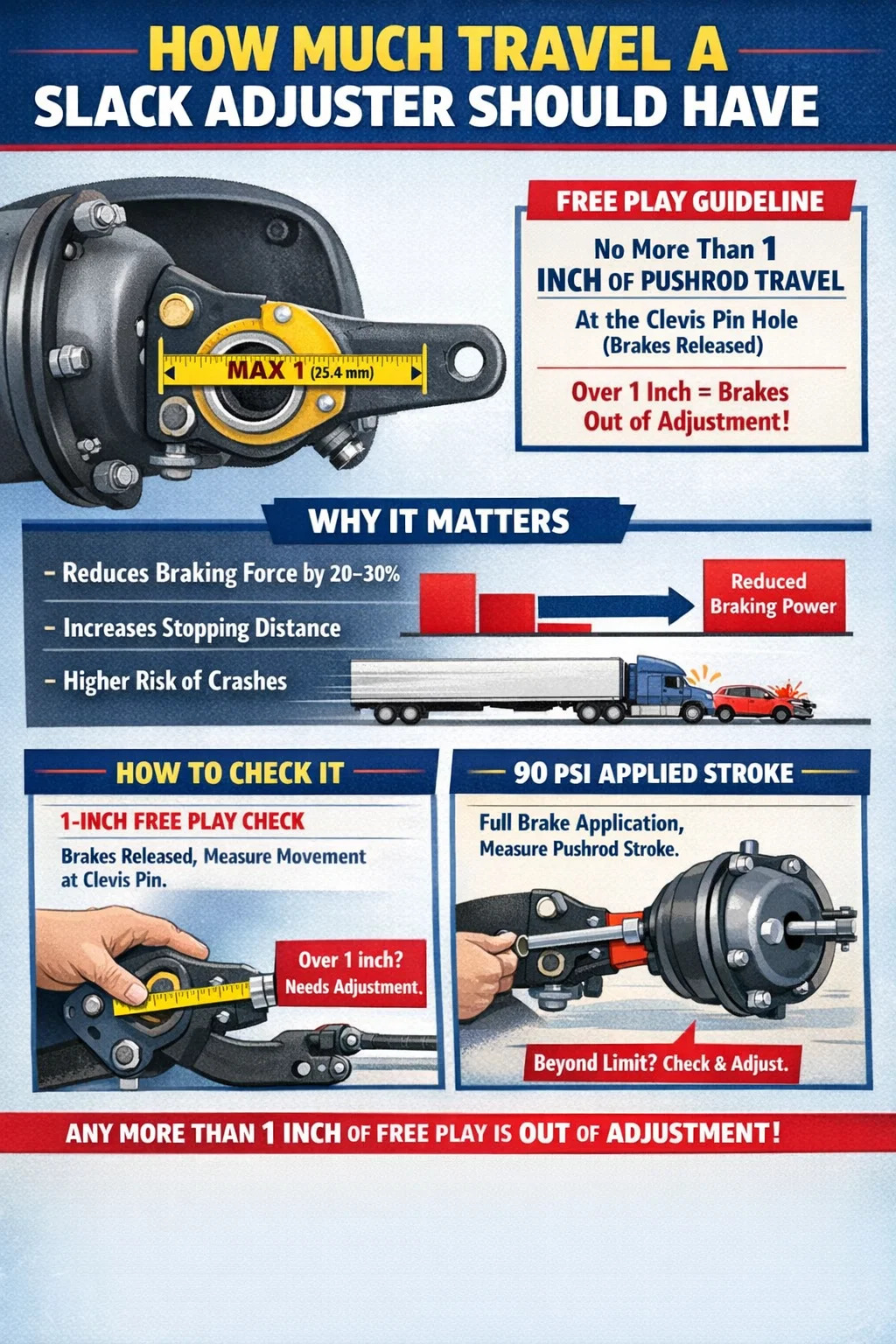

الإجابة المباشرة: ما مقدار السفر الذي يجب أن يقوم به ضابط الركود

أ الضابط الركود - سواء كانت يدوية أو أوتوماتيكية - ينبغي أن يكون ما لا يزيد عن 1 بوصة (25.4 مم) من حركة قضيب الدفع يتم قياسها عند فتحة الدبوس عند تحرير الفرامل بالكامل. هذا هو المعيار الذي وضعته الإدارة الفيدرالية لسلامة حاملي السيارات (FMCSA) بموجب 49 CFR الجزء 393.47، وينطبق على المركبات التجارية العاملة على الطرق في الولايات المتحدة.

إذا تجاوزت شوط الدفع الحد القانوني أثناء استخدام الفرامل، تعتبر السيارة خارج الخدمة. يعتمد الحد الدقيق على نوع وحجم غرفة الفرامل، ولكن 1 بوصة من اللعب الحر عند دبوس clevis هو القياس الميداني المقبول على نطاق واسع مما يشير إلى التعديل المناسب. أي أداة ضبط ارتخاء تظهر أكثر من بوصة واحدة من الحركة في تلك المرحلة تحتاج إلى اهتمام فوري.

يعد هذا القياس أمرًا بالغ الأهمية لأن فعالية الفرامل تنخفض بشكل حاد عندما يتحرك قضيب الدفع بعيدًا جدًا قبل أن تلامس الأحذية الأسطوانة. يمكن أن تؤدي السكتة الدماغية التي تزيد قليلاً عن الحد المسموح به إلى تقليل قوة الكبح بنسبة 20-30%، وهو ما يترجم عند سرعات الطرق السريعة إلى مسافات توقف أطول بشكل ملحوظ وزيادة خطر الاصطدام.

فهم ما يفعله أداة ضبط Slack فعليًا

أ slack adjuster is a lever arm that connects the air brake chamber pushrod to the S-cam shaft or cam brake assembly on a drum brake system. Its primary function is to convert the linear motion of the pushrod into rotational force that spreads the brake shoes against the drum. As brake linings wear down over time, a gap — or "slack" — develops between the shoes and drum. Without adjustment, the pushrod has to travel farther to take up that gap, which reduces the mechanical advantage and weakens braking force.

هناك نوعان رئيسيان موجودان في الشاحنات والمقطورات التجارية:

• أدوات ضبط الركود اليدوية - تتطلب ضبطًا بدنيًا دوريًا بواسطة فني باستخدام مفتاح ربط على مسمار الضبط. هذه شائعة في المركبات القديمة.
• أutomatic slack adjusters (ASAs) - وحدات ذاتية الضبط تحافظ على حركة قضيب الدفع المناسبة تلقائيًا مع تآكل البطانات. مطلوب على المركبات الجديدة منذ عام 1994 في الولايات المتحدة، على الرغم من أنها لا تزال بحاجة إلى فحص منتظم.

أ common misconception is that automatic slack adjusters never need attention. In reality, إن ASA الذي يُظهر باستمرار قراءات غير قابلة للضبط دائمًا ما يكون علامة على وجود مشكلة ميكانيكية - دبابيس مقطوعة بالية، وكاميرا معطلة، وفرامل أساسية سيئة - وليس مجرد أداة ضبط كسول. يعد إعادة ضبط ASA بشكل متكرر دون العثور على السبب الجذري أمرًا خطيرًا وانتهاكًا لممارسات الصيانة المناسبة.

حدود السكتة الدماغية القانونية حسب نوع الغرفة

تحدد FMCSA الحد الأقصى المسموح به لسكتة الدفع بناءً على حجم ونوع غرفة الفرامل. هذه الحدود هي السكتة الدماغية المقاسة عند استخدام الفرامل بالكامل (ضغط النظام 90-100 رطل لكل بوصة مربعة)، وليس اللعب الحر. ويوضح الجدول التالي الحدود القياسية:

تعد الغرف من النوع 24 والنوع 30 هي الأكثر شيوعًا في شاحنات الفئة 8 ومقطورات الجرارات. يؤدي تجاوز حدود الشوط هذه أثناء الفحص على جانب الطريق إلى إصدار أمر تلقائي خارج الخدمة بموجب إرشادات تحالف سلامة المركبات التجارية (CVSA).

كيفية قياس سفر أداة ضبط الركود بشكل صحيح

يستغرق قياس حركة أداة ضبط الركود بشكل صحيح بضع دقائق، ولكنه أحد أهم فحوصات ما قبل الرحلة والصيانة على أي مركبة تعمل بفرامل الهواء. وهنا كيف يتم ذلك:

طريقة السكتة الدماغية التطبيقية 90 رطل لكل بوصة مربعة

1. قم ببناء ضغط هواء النظام إلى 90 رطل لكل بوصة مربعة على الأقل ولكن ليس أكثر من 100 رطل لكل بوصة مربعة.
2. قم بتمييز قضيب الدفع بالطباشير أو خط التحديد عند النقطة التي يخرج منها من حجرة الفرامل.
3. اطلب من أحد المساعدين استخدام الفرامل بالكامل (استخدام الدواسة بالكامل أو الضغط على فرامل الخدمة بقوة).
4. قم بقياس المسافة التي تحركها قضيب الدفع من العلامة باستخدام مسطرة أو شريط قياس.
5. قارن القياس بالجدول أعلاه بالنسبة لنوع غرفتك.
6. إذا كانت السكتة الدماغية عند الحد الأقصى أو تتجاوزه، فاضبط أداة ضبط الارتخاء أو تحقق من السبب الجذري.

فحص اللعب الحر بقياس 1 بوصة (الطريقة الميدانية)

هذا فحص ميداني سريع يتم إجراؤه مع تحرير الفرامل وإيقاف السيارة بأمان:

1. حرر كل ضغط الهواء من النظام أو استخدم شريط رفع لدفع ذراع الضبط المرتخي نحو اتجاه تطبيق الفرامل يدويًا.
2. قم بقياس الحركة عند فتحة الدبوس الموجودة على ذراع ضبط الركود.
3. إذا تجاوزت هذه الحركة بوصة واحدة، فهذا يعني أن الفرامل غير قابلة للتعديل.

هذه هي الطريقة التي يستخدمها معظم مفتشي الطرق والسائقين ذوي الخبرة أثناء التجول. لا يتطلب الأمر تطبيقًا كاملاً للفرامل أو أدوات خاصة - فقط شريط قياس وبضع دقائق أسفل المقطورة أو الشاحنة.

لماذا يخرج Slack Adjuster Travel عن النطاق

هناك عدة أسباب وراء ظهور أداة ضبط الارتخاء لحركة زائدة، وتحديد السبب الصحيح يحدد الإصلاح الصحيح. إن مجرد إعادة التعديل دون التحقيق هو طريق مختصر يخلق إحساسًا زائفًا بالأمان.

بطانات الفرامل البالية

السبب الأكثر شيوعًا للسكتة الدماغية المفرطة في أنظمة ضبط الركود اليدوي هو تآكل بطانة الفرامل. ومع تآكل مادة الاحتكاك، يزداد الخلوص من الأسطوانة إلى الحذاء. في حالة الضبط اليدوي، هذا يعني أن السائق أو الفني لم يضبط الفرامل بشكل كافٍ. توصي إرشادات FMCSA بفحص ضبط الفرامل كل 25000 ميل أو أثناء كل خدمة صيانة وقائية ، أيهما يأتي أولا.

أداة ضبط الركود التلقائي المعيبة

أn ASA that repeatedly goes out of adjustment despite correct installation and healthy foundation brakes is likely internally defective. The one-way clutch mechanism inside the adjuster may be slipping or seized. In this case, the adjuster must be replaced — not manually adjusted, which masks the problem and may cause brakes to over-tighten and drag.

مكونات الفرامل الأساسية البالية أو التالفة

غالبًا ما يحدث السفر المفرط لقضيب الدفع بسبب مشاكل تتجاوز أداة الضبط نفسها. تشمل مشكلات الفرامل الأساسية الشائعة ما يلي:

• تسمح البطانات الكامة البالية لعمود الكامة S بالتحرك بشكل مفرط
• براميل الفرامل المتشققة أو الخارجة عن الجولة
• نوابض عودة حذاء الفرامل ضعيفة أو مكسورة
• دبابيس أو بكرات المرساة البالية
• الأجهزة السائبة أو المفقودة في مجموعة عنكبوت الفرامل

تؤدي كل حالة من هذه الظروف إلى زيادة إجمالي الحركة المطلوبة لتوليد قوة الكبح، والتي تظهر كقراءة عالية لشوط قضيب الدفع حتى عندما يعمل جهاز الضبط نفسه بشكل صحيح.

تثبيت غير صحيح لضابط الركود

أ slack adjuster installed at the wrong angle will never maintain correct adjustment regardless of lining condition. The arm angle at brake release should be between 85 و 95 درجة بالنسبة للدفع - أقرب ما يكون إلى الزاوية اليمنى قدر الإمكان. إذا تم تركيب الذراع بعيدًا جدًا للأمام أو للخلف، فإن العلاقة الهندسية بين الكامة وقضيب الدفع تتغير، مما يؤدي إما إلى فرط الحركة المزمن أو سحب الفرامل.

دليل مقابل أداة ضبط الركود التلقائي: الاختلافات الرئيسية في إدارة السفر

في حين أن كلا النوعين من أدوات ضبط الركود يخدمان نفس الغرض، فإن كيفية إدارة السفر تختلف بشكل كبير في الممارسة العملية.

نقطة حاسمة واحدة للفنيين: لا تقم أبدًا بالتراجع يدويًا عن أداة ضبط الركود التلقائي ثم إعادة ضبطها بشكل متكرر . إن القيام بذلك يؤدي إلى هزيمة آليته الداخلية ويحولها إلى أداة ضبط يدوية تعمل بشكل سيء. إذا لم يتمكن ASA من إجراء الضبط بمفرده، فاستبدله.

كيفية ضبط أداة ضبط الركود اليدوية

أdjusting a manual slack adjuster is a straightforward process when done correctly. Safety precautions are essential because working near brake components on a loaded vehicle carries real risk.

1. خنق العجلات وإطلاق كل الهواء من النظام. لا تعمل أبدًا تحت مركبة مدعومة فقط بنظام التعليق الهوائي.
2. حدد موقع مسمار الضبط الموجود على أداة ضبط الارتخاء - عادةً ما يكون مقاس 3/8 بوصة مربعًا أو سداسيًا مثبتًا على جانب الذراع.
3. أدر مسمار الضبط في اتجاه عقارب الساعة (عند النظر إليه من نهاية المسمار) لإحكام الفرامل - يؤدي ذلك إلى تدوير الكاميرا S ويجعل الحذاء أقرب إلى الأسطوانة.
4. استمر في الضبط حتى تنغلق العجلات أو تشعر بسحب كبير عند تدوير العجلة يدويًا.
5. قم بالتراجع عن مسمار الضبط بمقدار 1/2 دورة تقريبًا لإنشاء خلوص التشغيل المناسب.
6. إعادة بناء ضغط النظام إلى 90-100 رطل لكل بوصة مربعة وقياس السكتة الدماغية المطبقة للتأكد من أنها ضمن الحد القانوني.
7. قم بتدوير العجلة للتأكد من عدم وجود أي سحب للفرامل.

يجب أن تكون الضربة المستهدفة المطبقة تقريبًا 75% من الحد الأقصى المسموح به للغرفة . بالنسبة للغرفة القياسية من النوع 30 بحد 2.00 بوصة، فإن ذلك يضع الحد المثالي عند حوالي 1.5 بوصة تحت التطبيق الكامل. وهذا يعطي هامشًا كافيًا لتآكل البطانة بين التعديلات دون البدء عند الحافة القانونية.

العواقب الأمنية المترتبة على السفر غير السليم لضابط الركود

تتراوح عواقب تشغيل مركبة مع أدوات ضبط غير قابلة للتعديل من الغرامات التنظيمية إلى الحوادث المميتة. هذا ليس عنصر صيانة يمكن تأجيله حتى الفاصل الزمني التالي للخدمة بمجرد تحديده كمشكلة.

تأثير مسافة الكبح

لقد أظهرت الأبحاث التي أجرتها FMCSA والمجلس الفني والصيانة لجمعيات النقل بالشاحنات الأمريكية (TMC) ذلك باستمرار يمكن لفرامل واحدة غير قابلة للضبط على مقطورة جرار أن تزيد مسافة التوقف بنسبة تصل إلى 25% . عندما تكون المحاور المتعددة غير قابلة للتعديل — وهو أمر شائع عند تأجيل الصيانة — يمكن أن تزيد مسافات التوقف بنسبة 40% أو أكثر. عند سرعة 60 ميلاً في الساعة، تتطلب السيارة المجمعة المحملة بالكامل والتي يبلغ وزنها 80 ألف رطل حوالي 300 قدم للتوقف في ظل الظروف المثالية. وتضيف زيادة بنسبة 40% في تلك المسافة 120 قدمًا، وهو ما يمثل الفرق بين حادث وشيك واصطدام عند سرعات الطريق السريع.

تلاشي الفرامل وتراكم الحرارة

أn over-adjusted brake that drags constantly — often the result of backing off a manual adjuster too little — generates excess heat in the drum. Sustained temperatures above 400°F begin to glaze linings and reduce friction coefficient. Above 600°F, drum distortion becomes possible. In either case, the effective braking force of that axle drops significantly, which the driver may not notice until emergency braking is required.

التعرض التنظيمي والمسؤولية

بموجب إجراءات التفتيش القياسية لأمريكا الشمالية CVSA، اكتشاف فرامل واحدة غير قابلة للضبط في مركبة بها أقل من أربعة محاور ذات فرامل هوائية يؤدي إلى أمر خارج الخدمة . في المركبات ذات المحاور الأكثر، تكون العتبة متناسبة. بالنسبة للأساطيل، يعني أمر خارج الخدمة فقدان الإيرادات، ومركبة مقطوعة، وعلامة على درجة نظام قياس السلامة (SMS) الخاص بشركة النقل. يمكن أن تؤدي الانتهاكات المتكررة إلى تدخلات مستهدفة من FMCSA، بما في ذلك مراجعات الامتثال.

في دعاوى التصادم، تؤدي انتهاكات ضبط الفرامل الموثقة إلى تعرض كل من السائق وحامل السيارة للمسؤولية الجسيمة. يطلب محامو المدعي بشكل روتيني سجلات فحص الفرامل في حالات حوادث النقل بالشاحنات، ويعد تاريخ النتائج غير القابلة للتعديل مع عدم وجود إجراء تصحيحي دليلاً ضارًا.

حركة أداة ضبط الركود على محاور المقطورة: اعتبارات خاصة

غالبًا ما تكون صيانة فرامل المقطورة أقل صرامة من صيانة فرامل الجرارات لأن المقطورات تتغير بين الناقلات، أو تستخدم موسميًا، أو تبقى في ساحات الهبوط لفترات طويلة. وهذا يجعل أدوات ضبط ركود المقطورة مصدرًا شائعًا بشكل غير متناسب لانتهاكات الفرامل.

النقاط الرئيسية لإدارة أداة ضبط تراخي المقطورة:

• محاور المقطورة هي الأكثر استخدامًا غرف الفرامل الربيعية من النوع 24 أو النوع 30 مع تكوينات طويلة السكتة الدماغية. الحد الأقصى لضربة السكتة الدماغية الطويلة من النوع 30 هو 3.00 بوصات، ولكن هذا لا يعني أن ضربات قريبة من هذا الحد مقبولة في الممارسة العملية - فهي تشير إلى أن هناك حاجة إلى التعديل قريبًا.
• يمكن للفرامل الزنبركية (فرامل الانتظار/فرامل الطوارئ) المدمجة في الحجرة الخلفية للغرفة المركبة أن تخفي مشكلات الفرامل أثناء الفحص البصري السريع. قم دائمًا بقياس السكتة الدماغية، وليس مجرد فحص بصري.
• أutomatic slack adjusters on trailers are subject to the same rules as tractors. A trailer ASA that is out of adjustment is a red flag for foundation brake problems, not just a quick-adjust situation.
• يعد الصدأ والتآكل ونقص التشحيم على أنابيب وبطانات كامة المقطورة أمرًا شائعًا للغاية ويمكن أن يسبب قراءات مفرطة للسكتة الدماغية حتى عندما يكون سمك البطانة ضمن المواصفات.

يجب على السائقين الذين يقومون بإجراء فحوصات ما قبل الرحلة على المقطورة المقترنة حديثًا التحقق دائمًا من ضبط الفرامل قبل مغادرة الساحة. أ trailer that has been sitting for two weeks or more should be treated as suspect until measured.

فترات الصيانة الوقائية لفحص أداة ضبط الركود

لا يوجد فاصل زمني عالمي واحد يناسب الجميع لفحوصات أداة ضبط الركود لأن ظروف التشغيل تختلف بشكل كبير. إن السيارة التي تقطع أميالاً محملة بين الولايات في تضاريس مسطحة تضع ضغطًا أقل بكثير على مكابحها مقارنة بالمركبة التي تتوقف بشكل متكرر في المدينة أو عمليات النقل الجبلية. يتم استخدام الإطار العام التالي في معظم الأساطيل الكبيرة:

• كل فحص قبل الرحلة: فحص سريع للعب الحر مقاس 1 بوصة عند دبوس المشبك. يستغرق الأمر أقل من 5 دقائق لكل مركبة ويلتقط ظروفًا خارجة عن الضبط قبل تحرك السيارة.
• كل 15000-25000 ميل (خدمة PM-A): قياس السكتة الدماغية المطبق بالكامل عند 90 رطل لكل بوصة مربعة، والفحص البصري لجميع مكونات ضبط الركود، ودبابيس كليفيس، ودبابيس كوتر.
• كل 50,000 ميل (خدمة PM-B): فحص كامل للفرامل بما في ذلك قياس سمك البطانة، وفحص قطر الأسطوانة، وفحص فرامل الزنبرك، وتقييم تآكل جلبة الكامة.
• أfter any brake-intensive event: يجب أن يؤدي نزول الجبال والتوقف في حالات الطوارئ والقيادة الممتدة داخل المدينة إلى فحص الفرامل بعد الرحلة، خاصة في المعدات القديمة المزودة بأدوات ضبط يدوية.

الأساطيل التي تنفذ فحوصات ضغط الفرامل قبل الرحلة كخطوة غير قابلة للتفاوض في سير عمل السائق تظهر باستمرار انخفاض معدلات عدم الخدمة المرتبطة بالفرامل أثناء عمليات الفحص على جانب الطريق. تُظهر البيانات الواردة من أحداث إنفاذ أسبوع سلامة الفرامل السنوية التي تنظمها CVSA ذلك بشكل روتيني تمثل انتهاكات ضبط الفرامل ما يزيد عن 40% من جميع طلبات خارج الخدمة المتعلقة بالفرامل - فئة يمكن أن تلتقطها فحوصات ما قبل الرحلة قبل أن تواجه السيارة مفتشًا.

الأخطاء الشائعة عند التعامل مع Slack Adjuster Travel

تشير الخبرة عبر برامج صيانة الأسطول وبيانات الفحص على جانب الطريق إلى العديد من الأخطاء المتكررة التي تمنع حل مشكلات ضبط الفرامل بشكل صحيح.

الضبط اليدوي لأداة ضبط الركود التلقائي

هذا هو الخطأ الوحيد الأكثر شيوعا. عندما يتم العثور على ASA خارج الضبط، يقوم الفني بإدارة مسمار الضبط لجعله مطابقًا للمواصفات ويرسل السيارة للخارج. وفي غضون أيام أو أسابيع، تصبح الفرامل غير قابلة للتعديل مرة أخرى. تتكرر الدورة. الرد الصحيح هو استبدال ASA وفحص الفرامل الأساسية ، وليس الاستمرار في مطاردة الضبط يدويًا.

تجاهل فرامل واحدة خارجة عن الضبط

أ common rationalization is that one slightly out-of-adjustment brake on a multi-axle vehicle is not a big deal. In reality, brake load sharing between axles means that an underperforming brake on one axle forces the others to compensate, accelerating their lining wear and heat buildup. It also creates yaw tendencies during hard braking, which can contribute to trailer swings.

الإفراط في تشديد أثناء التعديل اليدوي

الفنيون الذين يقومون بتشديد مسمار الضبط كثيرًا دون إعادته بشكل صحيح يقومون بإنشاء فرامل تسحب باستمرار. ويتجلى ذلك في نهاية العجلة الساخنة بعد مسافة قصيرة بالسيارة، ورائحة حرق من العجلة، وتسارع تآكل البطانة والأسطوانة. ويمكن أن يؤدي أيضًا إلى قفل الفرامل أثناء التطبيقات الخفيفة، وهو أمر خطير بشكل خاص في الظروف الرطبة أو الزلقة.

قياس السكتة الدماغية بدون ضغط هواء كافي

ستظهر قياسات شوط الفرامل التي تم إجراؤها عند ضغط هواء منخفض - على سبيل المثال، 60-70 رطل لكل بوصة مربعة - شوطًا أقصر من 90 رطلًا لكل بوصة مربعة لأن قوة التشغيل أقل. قد يؤدي هذا إلى جعل الفرامل التي تم الضغط عليها بشكل زائد قليلاً تبدو ضمن المواصفات. أlways verify system pressure is between 90 and 100 psi before taking a stroke measurement.
