أداة ضبط ركود الشاحنة: الأنواع والوظائف ودليل الصيانة

ما الذي يفعله أداة ضبط ركود الشاحنة فعليًا

شاحنة الضابط الركود هو الرابط الميكانيكي بين قضيب دفع حجرة فرامل الهواء وعمود كامات الفرامل. عندما يستخدم السائق الفرامل، يقوم الهواء المضغوط بدفع قضيب الدفع إلى الخارج، ويقوم أداة ضبط الارتخاء بتحويل تلك القوة الخطية إلى عزم الدوران الذي يدور الكاميرا S، مما يجبر أحذية الفرامل على الأسطوانة. بدون أداة ضبط الارتخاء التي تعمل بشكل صحيح، يتم إهدار شوط غرفة الفرامل - لا تلامس الأحذية الأسطوانة بشكل كامل، مما يؤدي إلى زيادة مسافات التوقف، وقد تفشل السيارة في إجراء فحص على جانب الطريق على الفور.

يشير مصطلح "الركود" إلى مقدار الخلوص الصغير الذي يجب أن يكون موجودًا بين بطانة الفرامل والأسطوانة عند تحرير الفرامل. مع تآكل البطانات، ينمو هذا الخلوص. تتمثل مهمة أداة ضبط الركود - سواء تم إجراؤها يدويًا بواسطة فني أو تلقائيًا بواسطة آلية داخلية - في الحفاظ على هذا الخلوص ضمن المواصفات بحيث تتوفر قوة الكبح الكاملة في كل مرة تنخفض فيها الدواسة.

يتم تحديد الحد الأقصى المطلوب قانونًا لشوط غرفة الفرامل في أمريكا الشمالية بموجب لوائح FMCSA حسب حجم الغرفة - بالنسبة لغرفة من النوع 30، يبلغ هذا الحد 2 بوصة (51 ملم). تجاوزها وتخرج المركبة من الخدمة. يعد أداة الضبط غير القابلة للضبط أو الاستيلاء عليها أو ارتدائها أحد الأسباب الأكثر شيوعًا لفشل الشاحنات التجارية في عمليات التفتيش على جانب الطريق من المستوى الأول.

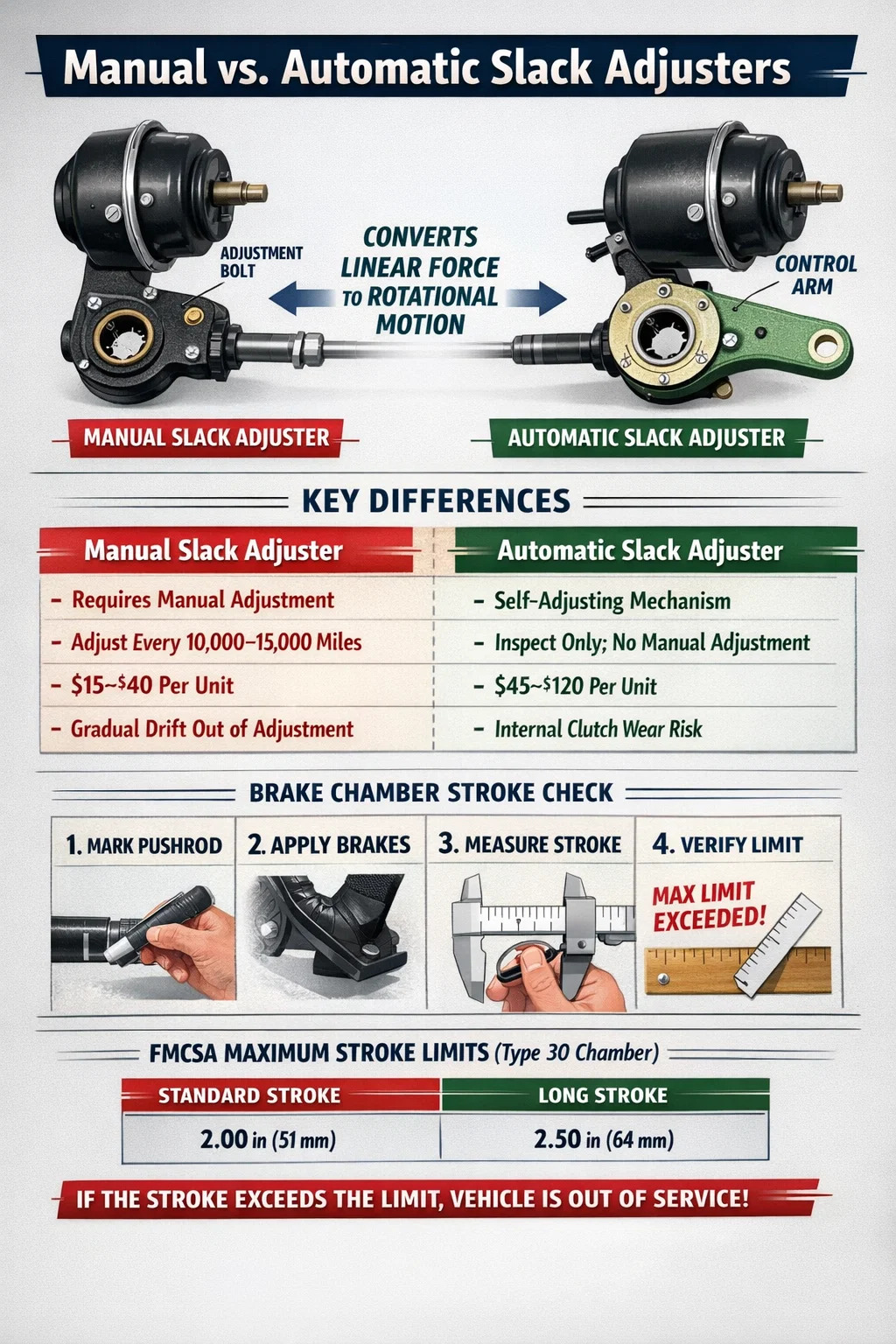

أدوات ضبط الركود اليدوية مقابل أدوات ضبط الركود التلقائية: الاختلافات الأساسية

يتم استخدام فئتين رئيسيتين من أدوات ضبط الركود في الشاحنات التجارية اليوم: أدوات ضبط الركود اليدوية وأجهزة ضبط الركود الأوتوماتيكية (ASAs). ولكل منها مبدأ تشغيل مميز ومتطلبات صيانة وتاريخ تنظيمي.

أدوات ضبط الركود اليدوية

تتطلب أدوات ضبط الركود اليدوية من فني أن يقوم فعليًا بإدارة مسمار الضبط - عادةً ما يكون تركيبًا سداسيًا مقاس 9/16 بوصة - لتدوير ترس الدودة داخل جسم الضبط وتغيير موضع عمود كامات الفرامل. لا توجد آلية التصحيح الذاتي. إذا لم يتبع السائق أو فريق صيانة الأسطول فترة الفحص المجدولة، فإن التعديل يخرج عن المواصفات مع تآكل البطانة. في العمليات التي تقطع مسافات طويلة، يمكن أن يحدث هذا خلال أسبوع واحد من الخدمة.

الوحدات اليدوية أسهل في التصنيع وأقل تكلفة لكل محور. يظلون في الخدمة على المقطورات القديمة وبعض المعدات المتخصصة، ولكن تطلبت لوائح FMCSA أدوات ضبط الركود الأوتوماتيكية على جميع المركبات ذات الفرامل الهوائية المصنعة حديثًا منذ 20 أكتوبر 1994 مما يعني أن غالبية الأسطول النشط قد حمل خدمات جوية مستقلة لأكثر من 30 عامًا.

أدوات ضبط الركود التلقائية

يستخدم أداة الضبط التلقائية آلية القابض الداخلية أحادية الاتجاه، وترسًا دوديًا، وذراع تحكم يستشعر شوط الحجرة الفعلي أثناء كل تطبيق للفرامل. عندما تتجاوز السكتة الدماغية الحد المحدد، يقوم الدقر الداخلي بتدوير الترس الدودي بشكل تدريجي، مما يؤدي إلى تقدم عمود الكامات وتقليل الخلوص من البطانة إلى الأسطوانة. ويحدث هذا بشكل مستمر وتلقائي أثناء التشغيل العادي، دون أي تدخل فني.

النقطة الحرجة التي يسيء فهمها العديد من السائقين هي أن ASA لا يلغي الحاجة إلى الفحص. إنه يلغي الحاجة إلى التعديل اليدوي الروتيني. إذا كان ASA يعيد ضبط نفسه باستمرار ولا يزال غير قادر على الحفاظ على السكتة الدماغية ضمن الحدود، فهذا أحد أعراض البطانة البالية، أو جلبة عمود الكامات المضبوطة، أو اسطوانة الفرامل المتشققة، أو أداة الضبط الخاطئة - وليست علامة على أن الفني يحتاج ببساطة إلى تشغيل مسمار الضبط مرة أخرى.

كيفية التحقق من ضبط أداة ضبط الركود: طريقة شوط قضيب الدفع

الطريقة القياسية للتحقق من ضبط أداة ضبط الركود هي قياس شوط غرفة الفرامل المطبقة. ولا يتطلب هذا إزالة أي مكونات — فهو إجراء قياس يمكن لأي فني أو سائق مؤهل لديه الأدوات الأساسية تنفيذه.

1. قم بخنق العجلات وحرر فرامل الانتظار.
2. ضع علامة على قضيب الدفع على وجه حجرة الفرامل بالطباشير أو قلم الطلاء.
3. اطلب من المساعد تطبيق ما يقرب من 90 رطل لكل بوصة مربعة من ضغط فرامل الخدمة (أو استخدم أداة تطبيق الفرامل).
4. قم بقياس المسافة التي قطعها قضيب الدفع من علامته الأصلية إلى موضعه المطبق.
5. قارن القياس بجدول حد السكتة الدماغية FMCSA لنوع وحجم الغرفة المحددين.
6. حرر الفرامل وتأكد من سحب قضيب الدفع بالكامل. يشير قضيب الدفع الذي لا يتراجع بشكل كامل إلى وجود فرامل سحب أو زنبرك رجوع مضبوط - وهي مشكلة منفصلة ولكنها بنفس القدر من الخطورة.

حدود السكتة الدماغية من نوع الغرفة المشتركة كمرجع:

حدد دائمًا نوع الغرفة المختوم على جسم الغرفة قبل مقارنة القياسات. يعد استخدام الحد المرجعي الخاطئ خطأً شائعًا ومكلفًا أثناء عمليات التفتيش قبل الرحلة.

كيفية ضبط أداة ضبط الركود يدويًا بشكل صحيح

ينطبق الضبط اليدوي في المقام الأول على المركبات المزودة بأدوات ضبط الارتخاء اليدوية وعلى إعادة ضبط الضبط الأولي بعد تثبيت أداة ضبط الارتخاء الأوتوماتيكية الجديدة. إنها ليست - وهذا لا يمكن ذكره بوضوح كافٍ - خطوة صيانة روتينية لـ ASA الموجود في الخدمة بالفعل. يؤدي الضبط اليدوي المتكرر لنظام ASA أثناء الخدمة إلى إخفاء مشكلة أساسية ويعد انتهاكًا لممارسة صيانة الفرامل المناسبة.

إجراء التعديل لأجهزة ضبط الركود اليدوية

1. حرر فرامل الانتظار وأحكم إغلاق العجلات.
2. حدد مكان مسمار الضبط الموجود على جسم أداة ضبط الارتخاء. في معظم تصميمات أمريكا الشمالية، يتم توجيهه للخارج لسهولة الوصول إليه.
3. قم بالتراجع عن الضبط قليلاً عن طريق تدوير البرغي عكس اتجاه عقارب الساعة (فك) للتأكد من عدم ضبط الترس الدودي.
4. أدر مسمار الضبط في اتجاه عقارب الساعة لدفع أحذية الفرامل نحو الأسطوانة حتى تشعر بمقاومة - تتلامس الأحذية الآن مع الأسطوانة.
5. تراجع عن الترباس بمقدار ربع إلى نصف دورة عكس اتجاه عقارب الساعة لإنشاء خلوص التشغيل الصحيح. يجب أن تدور العجلة بحرية باليد مع سحب بسيط.
6. استخدم مكابح الخدمة وحررها عدة مرات وأعد قياس شوط قضيب الدفع للتأكد من أنها تقع ضمن الحدود.
7. تحقق من أن العجلة تدور بحرية بعد تحرير الفرامل. إذا لم يحدث ذلك، فهذا يعني أن الفرامل تتأخر - تراجع عن التعديل أكثر.

الهدف هو ضربة دفع بين 3/4 بوصة والحد الأقصى المطبق لنوع الغرفة . تشير السكتة الدماغية القصيرة جدًا - أقل من 3/4 بوصة - إلى أن الحذاء يقترب جدًا من الأسطوانة وقد يتسبب في سحب الفرامل وتراكم الحرارة وتآكل البطانة مبكرًا.

علامات فشل أو فشل أداة ضبط الركود

لا يُعلن فشل أداة ضبط الركود دائمًا عن نفسه بشكل كبير. في كثير من الحالات، يكون التدهور تدريجيًا، ويظهر أولاً كانتهاك للتفتيش على جانب الطريق وليس كحادث فقدان مفاجئ للفرامل. تتيح معرفة العلامات التحذيرية للأساطيل اكتشاف المشكلات قبل أن تصبح انتهاكات خارج الخدمة أو ما هو أسوأ.

• الضرب الزائد عن الحد: المؤشر الأكثر مباشرة. إذا كانت قياسات الشوط تقترب باستمرار من الحد القانوني أو تتجاوزه على الرغم من وجود ASA في الخدمة، فمن المحتمل أن يكون القابض الداخلي لضابط الضبط قد تجاوز نطاقه الوظيفي.
• سحب الفرامل والحرارة: يتسبب ASA الذي تم ضبطه بشكل زائد - أي دفع الحذاء بعيدًا جدًا نحو الأسطوانة - في حدوث اتصال جزئي مستمر. تصبح نهاية العجلة ساخنة، وتتآكل البطانة قبل الأوان، وفي الحالات الشديدة يتبع ذلك تشقق الأسطوانة أو فشل ختم العجلة. تعد درجات حرارة سطح الأسطوانة التي تزيد عن 300 درجة فهرنهايت (149 درجة مئوية) أثناء الراحة مؤشرًا قويًا على سحب الفرامل.
• سحب السيارة أثناء الفرملة: إذا كان أحد جانبي المحور يحتوي على أداة ضبط ارتخاء غير قابلة للضبط وكان الجانب الآخر ضمن المواصفات، فإن قوة الكبح تكون غير متساوية. تسحب الشاحنة نحو الجانب بقوة كبح أكبر. تتفاقم هذه الحالة على الأسطح الزلقة.
• تآكل واضح أو دبوس clevis تم ضبطه: يعتبر الاتصال بين شق قضيب الدفع وفتحة ضبط الارتخاء بمثابة مصيدة للتآكل. الدبوس الذي تم ضبطه يعني أن قضيب الدفع لا يمكن أن يدور بشكل صحيح أثناء استخدام الفرامل، مما يقلل من قوة الدفع والكبح الفعالة.
• شعور فضفاض أو قذر في جسم الضابط: أمسك ذراع الضبط المرتخي يدويًا (حرر الفرامل، واختنقت العجلات). يجب أن يكون هناك الحد الأدنى من اللعب. يشير اللعب المفرط من جانب إلى آخر أو الدوران إلى وجود مكونات داخلية مهترئة أو شريحة مفككة على عمود الكامات.
• إزالة الشحوم من الأختام: يؤدي الإفراط في تشحيم أداة ضبط الركود إلى دفع الشحوم إلى الآلية الداخلية ويمكن أن يؤدي إلى إتلاف القابض أحادي الاتجاه في ASA. على العكس من ذلك، فإن أدوات الضبط المتعطشة للشحوم تتآكل داخليًا وتتوقف.

استبدال الضابط الركود: متى وكيف

لا يوجد فاصل زمني عالمي للاستبدال التلقائي لضابط الارتخاء لأن عمر الخدمة يعتمد بشكل كبير على بيئة التشغيل، وتكرار التشحيم، والتعرض لأملاح الطريق، وتاريخ تغيير البطانة. ومع ذلك، هناك عدة شروط تجعل الاستبدال إلزاميًا وليس اختياريًا.

استبدل أداة ضبط الركود عندما:

• لا يمكن للوحدة الحفاظ على السكتة الدماغية ضمن الحدود القانونية على الرغم من وجود نظام فرامل جيد معروف (بطانات جيدة، طبلة جيدة، عمود كامات وظيفي).
• تكون المكونات الداخلية متآكلة أو متشققة أو متماسكة بشكل لا يمكن استرجاعه باستخدام التشحيم.
• يُظهر جسم الضبط شقوقًا أو خطوطًا مجردة أو أضرارًا ناتجة عن حطام الطريق.
• يتم استبدال بطانات الفرامل وظل ASA في الخدمة لأكثر من 500000 ميل دون استبدال - تحل بعض الأساطيل محل ASAs في كل إعادة خط ثانية كسياسة قياسية.
• يكون تجويف دبوس المشبك ممدودًا أو متآكلًا، مما يؤثر على هندسة وصلة الدفع بالذراع.

خطوات التثبيت لضابط الركود التلقائي الجديد

1. تحقق من تطابق ASA البديل مع الأصل من حيث طول الذراع وعدد الخطوط وقطر فتحة المشبك. يؤثر طول الذراع بشكل مباشر على الميزة الميكانيكية - يؤدي استخدام الطول الخاطئ إلى تغيير عزم دوران الفرامل، حتى لو كانت شوط الضبط يبدو صحيحًا.
2. افحص فتحات عمود الكامات والبطانات والتركيب العنكبوتي قبل تثبيت أداة الضبط الجديدة. تسمح جلبة عمود الكامات البالية للكاميرا بالتحريك أفقيًا تحت الحمل، مما يتسبب في تلامس غير متساوٍ للبطانة.
3. قم بتشحيم شرائح عمود الكامات برفق قبل الضغط على أداة الضبط في موضعها.
4. قم بتثبيت دبوس الشق باستخدام دبوس كوتر جديد - لا تعيد استخدام دبوس كوتر أبدًا.
5. قم بإجراء الضبط اليدوي الأولي وفقًا لمواصفات الشركة المصنعة. تتطلب معظم ASAs دورة كاملة لمسمار الضبط لتثبيت الآلية الداخلية قبل تشغيل الوظيفة الأوتوماتيكية.
6. استخدم فرامل الخدمة وحررها 10 مرات من ضغط النظام بالكامل للسماح لـ ASA بالدوران وضبط موضعه الداخلي.
7. قياس السكتة الدماغية Pushrod. إذا ظل خارج المواصفات بعد 10 استخدامات للفرامل، فأعد فحص مجموعة الفرامل بالكامل قبل الحكم على أداة الضبط الجديدة.
8. قم بتشحيم التركيب حتى يظهر شحم جديد عند أختام الضبط - عادةً من 2 إلى 4 مضخات من مسدس الشحوم القياسي عند التثبيت.

التشحيم: الجانب الأكثر إهمالًا في صيانة أداة ضبط الركود

الشحم ليس اختياريًا لطول عمر أداة الضبط البطيئة - فهو وسيلة الدفاع الأساسية ضد التآكل الداخلي الذي يقتل أدوات الضبط قبل الأوان. تحتوي كل من أدوات ضبط الركود اليدوية والأوتوماتيكية على تركيبات تشحيم (تركيبات Zerk) التي يجب صيانتها وفقًا لجدول زمني محدد.

التوصية القياسية من معظم الشركات المصنعة للمعدات الأصلية هي تشحيم تركيبات ضبط الركود كل 25000 ميل أو في كل خدمة مساءً، أيهما يأتي أولاً . وفي دورات العمل الشاقة - الناقلات التي تعمل على الطرق الشتوية المالحة، والشاحنات القلابة في البيئات الكاشطة، والمركبات المرفوضة ذات واجب التوقف والبدء المتكرر - يجب تقليل هذه الفترة الفاصلة إلى 10000-15000 ميل.

استخدم فقط شحم الهيكل NLGI من الدرجة 1 أو الدرجة 2 الذي يتوافق مع تصنيف ASTM D4950 GC-LB أو التوصية المحددة للشركة المصنعة للهيكل. لا تستخدم شحم مركب الليثيوم في التطبيقات التي تحدد فيها الشركة المصنعة الأصلية سلفونات الكالسيوم أو أي مادة كيميائية أخرى - يمكن أن تتسبب الشحوم غير المتوافقة في حدوث انفصال داخلي وتسريع التآكل بدلاً من منعه.

عند التشحيم، قم بالضخ ببطء حتى يظهر الشحم الطازج عند نقطة الختم أو التطهير. تعمل قوى الضخ المفرط على تشحيم الأختام الداخلية وفي آلية القابض الخاصة بـ ASA، مما قد يؤدي إلى تعطيل وظيفة الضبط الذاتي. تعتبر مضختان إلى ثلاث مضختين من مسدس الشحوم الذي يتم تشغيله يدويًا كافية لمعظم التصميمات. إذا كانت الوصلة لا تقبل أي شحم، فإما أن يتم تعبئة التجويف الداخلي بالشحم القديم المتصلب أو يتم توصيل الوصلة. لا تفرض ضغطًا إضافيًا — قم بإزالة التركيبة، وقم بإزالة المنفذ، ثم أعد دهنه.

طول ذراع ضبط الركود وعزم دوران الفرامل: لماذا تعتبر الهندسة مهمة

يتم قياس طول ذراع أداة ضبط الركود من مركز تجويف عمود الكامات إلى مركز فتحة الدبوس. يعد هذا البعد أمرًا بالغ الأهمية لأنه يحدد الميزة الميكانيكية - نسبة القوة الخطية من حجرة المكابح إلى عزم الدوران المطبق على عمود الكامات.

تمتد أطوال الأذرع القياسية لشاحنات أمريكا الشمالية من 5-1/2 بوصة إلى 6-3/8 بوصة ، مع كون 5-1/2 بوصة هو الأكثر شيوعًا في محاور القيادة و6 بوصة في بعض تطبيقات محاور التوجيه والمقطورة. العلاقة بين طول الذراع وعزم الدوران علاقة مباشرة: ينتج الذراع الأطول عزم دوران أكبر من نفس قوة قضيب الدفع، ولكنه يتطلب المزيد من حركة قضيب الدفع لتحقيق نفس زاوية دوران الكامة. وهذا هو السبب في أن خلط أطوال الذراع عبر المحور - حتى بمقدار نصف بوصة - يخلق مشكلة في توازن الفرامل.

عندما يكون طول ذراع ضبط الارتخاء الأصلي غير معروف - على سبيل المثال، عندما يتم استبدال وحدة في الميدان بدون وثائق - فإن الممارسة الأكثر أمانًا هي قياس أداة الضبط المتبقية على الجانب الآخر من المحور ومطابقتها تمامًا. لا تفترض الحجم الأكثر شيوعًا دون تأكيده على الجانب الآخر.

الأخطاء الشائعة التي ترتكبها الأساطيل باستخدام أدوات ضبط الركود التلقائية

أدى الانتقال من أدوات ضبط الركود اليدوية إلى أدوات ضبط الركود الأوتوماتيكية إلى ظهور فئة جديدة من أخطاء الصيانة - الأخطاء التي تنبع من سوء فهم كيفية عمل ASAs. يتم الاستشهاد بها باستمرار في انتهاكات عدم الخدمة المتعلقة بالفرامل وتحقيقات ما بعد الحادث.

• إعادة ضبط ASA أثناء الخدمة يدويًا: هذا هو الخطأ الوحيد الأكثر شيوعا. يؤدي تشغيل مسمار الضبط على ASA وظيفي إلى تحسين الكاميرا، لكن تطبيق الفرامل التالي يتسبب في ضبط ASA ذاتيًا مرة أخرى - مما يؤدي غالبًا إلى الإفراط في الضبط وسحب الفرامل. إذا كان ASA خارج نطاق التعديل، فحدد السبب، وليس فقط إجباره على العودة إلى المواصفات باستخدام مفتاح الربط.
• تخطي إجراء دورة ما بعد التثبيت: إن تثبيت ASA وإرسال الشاحنة على الفور للفحص دون تدوير الفرامل عدة مرات يعني أن أداة الضبط لم تكمل ضبطها الذاتي الأولي. غالبًا ما تبدو قياسات السكتة الدماغية التي تم إجراؤها قبل ركوب الدراجات خارج المواصفات حتى عندما تكون الوحدة تعمل بشكل مثالي.
• تثبيت ASA دون استبدال البطانات البالية لعمود الكامات: تسمح البطانة ذات التآكل الجانبي بمقدار 0.020 بوصة للكاميرا بالتحرك تحت الكبح، مما ينتج عنه تلامس غير متناسق للأحذية وقياسات غير منتظمة للسكتة الدماغية. لا يمكن لـ ASA الجديد تصحيح هذه المشكلة الأولية.
• إهمال فحص ذراع التحكم: تستخدم معظم ASAs ذراع تحكم يرتكز على نقطة مرجعية ثابتة على عنكبوت المحور أو عنكبوت الفرامل لاستشعار شوط الغرفة. إذا كان هذا الذراع مثنيًا أو مفقودًا أو في موضعه بشكل غير صحيح، فلن يتمكن ASA من الشعور بالسكتة الفعلية وسيقوم إما بضبطه بشكل زائد أو ناقص.
• استخدام قطعة بديلة خاطئة: ليست كل ASAs قابلة للتبديل. يجب أن يتطابق عدد الخيوط وحجم الشريحة (الخشن مقابل الناعم) وطول الذراع وقطر فتحة المفصل. سيؤدي تثبيت ASA بعدد شرائح مختلف عن عمود الكامات الأصلي إلى فشل الوحدة في التعشيق أو تجريد الشرائح خلال مئات الأميال القليلة الأولى.

معايير فحص CVSA وظروف خارج الخدمة

ينشر تحالف سلامة المركبات التجارية (CVSA) معايير سنوية خارج الخدمة يستخدمها المفتشون أثناء عمليات التفتيش على جانب الطريق من المستوى الأول والثاني والثالث. يعد ضبط الفرامل - وتحديدًا شوط الدفع - أحد أكثر حالات التوقف عن الخدمة التي يتم الاستشهاد بها بشكل متكرر في المركبات التجارية في أمريكا الشمالية.

وفقًا لبيانات CVSA من دورات التفتيش الأخيرة، تمثل انتهاكات نظام الفرامل باستمرار أكثر من 40٪ من جميع طلبات خروج المركبات من الخدمة ، مع تعديل الفرامل (المتعلق بضابط الركود) يشكل جزءًا كبيرًا من هذا الإجمالي. خلال أسبوع سلامة الفرامل السنوي الذي تنظمه شركة CVSA - والذي يُعقد عادةً في أواخر أغسطس - يستهدف المفتشون على وجه التحديد تعديل الفرامل كفحص أساسي.

يتم وضع السيارة خارج الخدمة لضبط الفرامل عندما:

• إن الشوط المطبق لأي غرفة فرامل يساوي أو يتجاوز الحد الأقصى المحدد لنوع وحجم الغرفة تلك.
• أداة ضبط الارتخاء متشققة أو مكسورة أو مفقودة.
• الدبوس المفصلي مفقود، أو متآكل بشدة، أو لم يتم الاحتفاظ به بشكل صحيح.
• أداة ضبط الارتخاء مفكوكة في عمود الكامات أو أن عمود الكامات به تشغيل زائد في النهاية.

من منظور عمليات الأسطول، يؤدي أمر واحد خارج الخدمة إلى فقدان الإيرادات، واحتجاز السائق، وتكاليف القطر إذا كان ذلك ممكنًا، وعلامة على درجة SMS (نظام قياس السلامة) الخاص بشركة النقل والتي تؤثر على التصنيف المئوي لـ CSA لمدة 24 شهرًا. تتجاوز تكلفة فحص أداة ضبط الركود المفقودة بشكل روتيني 2000 دولار إلى 5000 دولار عند حساب التأثير التشغيلي الإجمالي - أكثر بكثير من تكلفة أداة الضبط نفسها.

اختيار أداة ضبط الركود حسب نوع التطبيق

ليس كل أداة ضبط الركود تناسب كل تطبيقات الشاحنات أو المقطورات. تؤثر ظروف التشغيل وتكوين المحور ونوع حجرة الفرامل على الاختيار الصحيح. يغطي التفصيل التالي السيناريوهات الأكثر شيوعًا.

تطبيقات محرك المحور

تستخدم محاور القيادة في جرارات الفئة 8 عادةً غرف مكابح من النوع 30 أو النوع 24 مقترنة بأذرع ASA مقاس 5-1/2 بوصة. إن متطلبات عزم الدوران العالية للمحاور الترادفية المحملة والضغط الحراري للدرجات الجبلية تجعل الالتزام بفاصل التشحيم مهمًا بشكل خاص هنا. تتوفر ASAs ذات الجسم المحكم مع فترات تشحيم ممتدة (تصل إلى 100000 ميل في بعض الوحدات المتميزة) وتفضلها بشكل متزايد أساطيل المسافات الطويلة التي تحاول تقليل أحداث الخدمة على جانب الطريق.

تطبيقات محور التوجيه

تمثل محاور التوجيه تحديات تغليف فريدة من نوعها لأن أداة ضبط الارتخاء يجب أن تقوم بمسح مفصل التوجيه من خلال النطاق الكامل لحركة التوجيه. تستخدم بعض تصميمات محاور التوجيه جسمًا أقصر لضبط الركود لتجنب ملامسة المفصل عند القفل الكامل. يمكن أن يؤدي استبدال أداة ضبط ركود محور التوجيه بوحدة محور قيادة قياسية - حتى لو كانت ذات طول ذراع مطابق - إلى حدوث تداخل يؤدي إلى إتلاف كل من أداة الضبط وهندسة التوجيه.

تطبيقات المحور المقطورة

تحظى المقطورات باهتمام صيانة أقل تكرارًا من الجرارات، مما يجعل اختيار جودة ASA مهمًا بشكل خاص. تواجه المقطورات المتوقفة في أماكن تخزين خارجية التآكل ودخول الرطوبة وفترات طويلة بين عمليات التفتيش. توفر ASAs الممتازة للمقطورات مع مكونات داخلية من الفولاذ المقاوم للصدأ وتصميمات أفضل للختم عمر خدمة أطول بشكل ملحوظ في هذه الظروف. يمكن للمقطورة التي تحتوي على ثلاثة أدوات ضبط غير قابلة للضبط أن تجتاز فحصًا بصريًا سريعًا وتظل غير متوافقة بشكل صارخ مع قياس السكتة الدماغية - شيء يكشفه القياس العملي فقط.
